VECTOR BLACK V1841 ACDC BASIC

Výrobce:	VECTOR WELDING
Katalog. číslo:	T1012BS
Záruka:	24 měsíců
Dostupnost:	skladem
Servis:	provádíme záruční i pozáruční
Běžná cena:	25 330.00 Kč
DPH:	21%
Naše cena bez DPH:	18 841.00 Kč
Naše cena s DPH:	22 798.00 Kč

Galerie

Popis

Související zboží (0)

Hodnocení

Rychlá specifikace

Lehké průmyslové aplikace:

Nádrže a potrubní vedení
Průmyslová zařízení
Údržbářské a montážní práce

Svařovací metody:

TIG DC
TIG AC
Ruční svařování obalenou elektrodou

Vstupní napětí: 1x230 V

Svařovací proud: 10 A - 180 A

Zatěžovatel 40 °C:

TIG 35%: 180 A

MMA 35%: 170 A

Hmotnost: 11 kg

Kompletní řešení pro precizní svařování TIG AC/DC

Malý, lehký a přenostný svařovací zdroj V1841 AC/DC využívající nejnovější výkonovou technologii. Řízený mikroprocesorový systémem pro dosažení precizního svařovacího procesu při svařování TIG AC/DC, tak také při ruční svařování obalenou elektrodou.

Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.

Vlastnosti a funkce

Svařování TIG s reprodukovatelným, elektronickým HF zapálením
Nastavitelná frekvence střídavého proudu 50 Hz až 200 Hz
Nastavitelné vyvážení střídavého proudu
TIG impulsní svařování
- Minimalizace vnášeného tepla u tenkých materiálů.
- Modelace svaru bez přídavného materiálu.
2taktní/4taktní režim
Jednoduchý a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
Nastavitelný náběh/doběh proudu
Nastavitelné předfuk plynu/dofuk plynu
Ruční svařování obalenou elektrodou
- Nastavitelný proud a doba horkého startu
- Nastavitelné Arcforce
- Funkce Antistick
Plynem chlazené
Lehké přenostné provedení
Síťový kabel 3 m se zástrčkou 16 A s ochranným kontaktem
Připojení na síť 1x230 V/16 A
Tolerance síťového napětí +15 %/-15 %
Funkce JOB SAVE - uložení až 9 svařovacích programů

Pohled na ovládací panel

Ovládací panel V1841.

Parametry ovládacího panelu

Svařovací proud, Parametry svařování
Indikátor napájení
Kontrolka tepelného přetížení
Pokročilé funkce pro ruční svařování obalenou elektrodou
JOB / SAVE - Tlačítka pro vyvolání / uložení svařovacího programu
AC / DC - polarita svařovacího proudu
Druh provozu - 2taktní/4taktní
Metody svařování - MMA / TIG
Impulsní svařování
Indikátory programovacích paramentrů
Kladná změna hodnoty (zvýšení hodnoty)
Záporná změna hodnoty (snížení hodnoty)
Výběr programovacích paramentrů

Programovací paramentry svařování TIG

Pozice	Parametr svařování	Popis
1	Předfuk plynu	Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
2	Startovací proud	Absolutní hodnota 10 A - 100 A.
3	Náběh proudu	Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
4	Svařovací proud	MMA: 10 A - 170 A / TIG AC/DC: 10 A - 180 A
5	Pulzní proud	Procentuální hodnota svařovacího proudu.
6	Šířka pulzu	10% - 90%
7	Pulsní frekvence	1 Hz - 200 Hz
8	Doběh proudu	Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
9	Proud koncového kráteru	Absolutní hodnota 10 A - 100 A.
10	Dofuk plynu	Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
11	Frekcence AC	50 Hz - 200 Hz
12	Balance Ac	Proměr kladné složky 10% - 30%

Ovládání průběhu střídavého proudu

Frekvence AC

Řízení šířky svarové lázně.

Zvýšení frekvence střídavého proudu posktytuje více soustředěný a směrově stabilní oblouk. Snížení frekvence změkčuje oblouk a rozšiřuje svarovou lázeň.

Nižší frekvence AC.

Širší svarová lázeň. Dobrý průvar.

Vysoká frekvence AC.

Užší svarová lázeň. Pro koutové svary a automatické aplikace.

Nízká frekvence AC

Širší svar.

Průběh proudu při nízké frekvenci AC.

Vysoká frekvence AC a výsledný svar.

Užší svar.

Balance AC

Balance AC Nastavení čistící složky střídavého proudu pro odstranění oxidu na povrchu hliníku.

Při nejnižsí hodnotě dosáhneme maximálního průvaru. Naopak při nejvyšší hodnotě maximálního čistícího efektu pro odstranění silné oxidační vrstvy na povrchu hliníku. Udává procentuální část kladné složky střídavého proudu.

Vysoký čistící efekt.

Širší svarová lázeň. Dobrý průvar. Vysoké námáhání wolframové elektrody.

Nízký čistící efekt.

Svarová lázeň s větším průvarem. Nízké námáhání wolframové elektrody.

Vysoká hodnota Balance AC a výsledný svar

Větší čistící efekt okolo svaru.

Průběh proudu při vysoké hodnotě Balance AC.

Nízká hodnota Balance AC a výsledný svar.

Bez viditelného čistícího efektu.

Průběh proudu při nízké hodnotě Balance AC.

Pulzování TIG

Konvenční pulzování

Diagram pro konvenční pulzování TIG. Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 1 – 10 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.

Vysokorychlostní pulzování

Vysokorychlostní pulzování TIG.

Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz – 500 Hz.

Ruční svařování obalenou elektrodou

Funkce HOTSTART

Průběh proudu s funkcí HOTSTART

Spolehlivě zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomentou chybám při začátku svařování a výrazně snižuje vady svaru.

Nastavitelné funkce:
a) - doba trvání HOTSTART proudu
b) - úroveň HOTSTART proudu

Funkce ARCFORCE

Během svařování ARCFORCE zabraňuje zatavení elektrody v tavenině díky krátkodobému zvýšení svařovacího proudu. Tato funkce usandňuje svařování velkými kapkami při nízkých proudech, zejména při krátkém svařovacím oblouku.

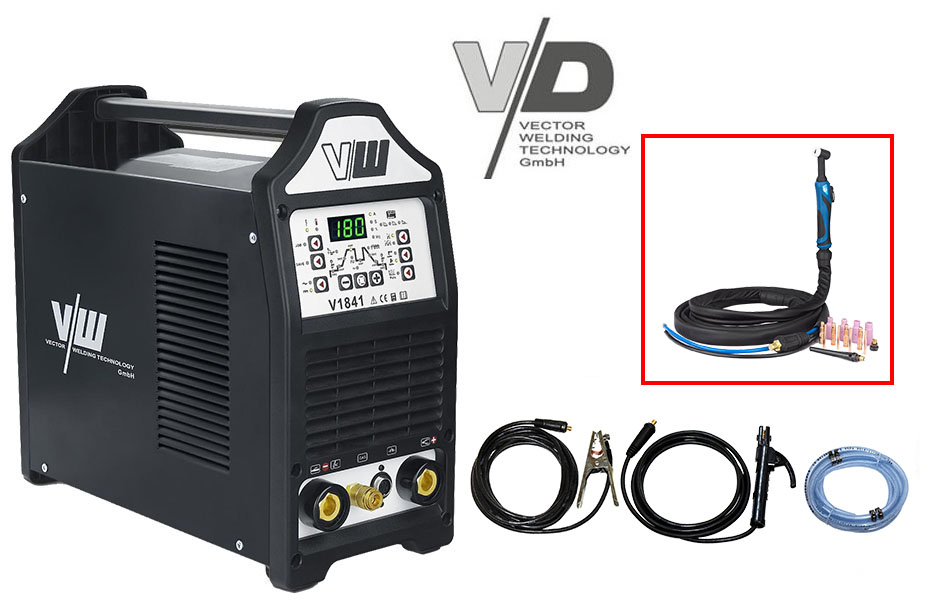

Rozsah dodávky:

Svářecí zdroj	VECTOR BLACK V1841 ACDC
Svářecí kabely	Zemnící kabel 200A 4 m HD 35-50 s gumovým plášťěm
Svářecí hořák	Hořák TIG ECOLINE SR 26 4 m s potenciometrem
Příslušenství	Plynová hadice 2 m VD Sada konektorů TIG hořáku (osazeny na hořáku)
