VECTOR BLACK V1841 ACDC PROFI

VECTOR BLACK V1841 ACDC PROFI

Výrobce:VECTOR WELDING
Katalog. číslo:T1012BS-P
Záruka:24 měsíců
Dostupnost:skladem
Servis:provádíme záruční i pozáruční
Běžná cena:29 592.00 Kč
DPH:21%
Naše cena bez DPH:22 010.00 Kč
Naše cena s DPH:26 632.00 Kč
Zadejte množství: ks
Galerie
VECTOR BLACK V1841 ACDC PROFIVECTOR BLACK V1841 ACDC PROFIVECTOR BLACK V1841 ACDC PROFIVECTOR BLACK V1841 ACDC PROFI
VECTOR BLACK V1841 ACDC PROFIVECTOR BLACK V1841 ACDC PROFIVECTOR BLACK V1841 ACDC PROFI
Popis Související zboží (0) Hodnocení



Rychlá specifikace

Lehké průmyslové aplikace:

  • Nádrže a potrubní vedení
  • Průmyslová zařízení
  • Údržbářské a montážní práce

Svařovací metody:

  • TIG DC
  • TIG AC
  • Ruční svařování obalenou elektrodou
Vstupní napětí: 1x230 V
Svařovací proud: 10 A - 180 A
Zatěžovatel 40 °C:
TIG 35%: 180 A
MMA 35%: 170 A
Hmotnost: 11 kg

Kompletní řešení pro precizní svařování TIG AC/DC

Malý, lehký a přenostný svařovací zdroj V1841 AC/DC využívající nejnovější výkonovou technologii. Řízený mikroprocesorový systémem pro dosažení precizního svařovacího procesu při svařování TIG AC/DC, tak také při ruční svařování obalenou elektrodou.

Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.

Vlastnosti a funkce

  • Svařování TIG s reprodukovatelným, elektronickým HF zapálením
  • Nastavitelná frekvence střídavého proudu 50 Hz až 200 Hz
  • Nastavitelné vyvážení střídavého proudu
  • TIG impulsní svařování
    • Minimalizace vnášeného tepla u tenkých materiálů.
    • Modelace svaru bez přídavného materiálu.
  • 2taktní/4taktní režim
  • Jednoduchý a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
  • Nastavitelný náběh/doběh proudu
  • Nastavitelné předfuk plynu/dofuk plynu
  • Ruční svařování obalenou elektrodou
    • Nastavitelný proud a doba horkého startu
    • Nastavitelné Arcforce
    • Funkce Antistick
  • Plynem chlazené
  • Lehké přenostné provedení
  • Síťový kabel 3 m se zástrčkou 16 A s ochranným kontaktem
  • Připojení na síť 1x230 V/16 A
  • Tolerance síťového napětí +15 %/-15 %
  • Funkce JOB SAVE - uložení až 9 svařovacích programů

Pohled na ovládací panel

Ovládací panel V1841.

Parametry ovládacího panelu

  1. Svařovací proud, Parametry svařování
  2. Indikátor napájení
  3. Kontrolka tepelného přetížení
  4. Pokročilé funkce pro ruční svařování obalenou elektrodou
  5. JOB / SAVE - Tlačítka pro vyvolání / uložení svařovacího programu
  6. AC / DC - polarita svařovacího proudu
  7. Druh provozu - 2taktní/4taktní
  8. Metody svařování - MMA / TIG
  9. Impulsní svařování
  10. Indikátory programovacích paramentrů
  11. Kladná změna hodnoty (zvýšení hodnoty)
  12. Záporná změna hodnoty (snížení hodnoty)
  13. Výběr programovacích paramentrů
Programovací paramentry svařování TIG
Parametry svařování V1841 ACDC.
Pozice Parametr svařování Popis
1 Předfuk plynu Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
2 Startovací proud Absolutní hodnota 10 A - 100 A.
3 Náběh proudu Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
4 Svařovací proud

MMA: 10 A - 170 A / TIG AC/DC: 10 A - 180 A

5 Pulzní proud Procentuální hodnota svařovacího proudu.
6 Šířka pulzu 10% - 90%
7 Pulsní frekvence 1 Hz - 200 Hz
8 Doběh proudu Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
9 Proud koncového kráteru Absolutní hodnota 10 A - 100 A.
10 Dofuk plynu Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
11 Frekcence AC 50 Hz - 200 Hz
12 Balance Ac Proměr kladné složky 10% - 30%

Ovládání průběhu střídavého proudu

Frekvence AC

Frekcence AC

Řízení šířky svarové lázně.

Zvýšení frekvence střídavého proudu posktytuje více soustředěný a směrově stabilní oblouk. Snížení frekvence změkčuje oblouk a rozšiřuje svarovou lázeň.



Nižší frekvence AC.

Širší svarová lázeň. Dobrý průvar.

Vysoká frekvence AC.

Užší svarová lázeň. Pro koutové svary a automatické aplikace.

Nízká frekvence AC

Širší svar.

Průběh proudu při nízké frekvenci AC.

Vysoká frekvence AC a výsledný svar.

Užší svar.

Průběh proudu při vysoké frekvenci AC.

Balance AC

Balance ACNastavení čistící složky střídavého proudu pro odstranění oxidu na povrchu hliníku.

Při nejnižsí hodnotě dosáhneme maximálního průvaru. Naopak při nejvyšší hodnotě maximálního čistícího efektu pro odstranění silné oxidační vrstvy na povrchu hliníku. Udává procentuální část kladné složky střídavého proudu.

Vysoký čistící efekt.

Širší svarová lázeň. Dobrý průvar. Vysoké námáhání wolframové elektrody.

Nízký čistící efekt.

Svarová lázeň s větším průvarem. Nízké námáhání wolframové elektrody.

Vysoká hodnota Balance AC a výsledný svar

Větší čistící efekt okolo svaru.

Průběh proudu při vysoké hodnotě Balance AC.

Nízká hodnota Balance AC a výsledný svar.

Bez viditelného čistícího efektu.

Průběh proudu při nízké hodnotě Balance AC.


Pulzování TIG

Konvenční pulzování

Diagram pro konvenční pulzování TIG.Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 1 – 10 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.





Vysokorychlostní pulzování

Vysokorychlostní pulzování TIG.

Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz – 500 Hz.











Ruční svařování obalenou elektrodou

Funkce HOTSTART

Průběh proudu s funkcí HOTSTART

Spolehlivě zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomentou chybám při začátku svařování a výrazně snižuje vady svaru.

Nastavitelné funkce:
a) - doba trvání HOTSTART proudu
b) - úroveň HOTSTART proudu







Funkce ARCFORCE
Ukázka funkce ARCFORCE
Během svařování ARCFORCE zabraňuje zatavení elektrody v tavenině díky krátkodobému zvýšení svařovacího proudu. Tato funkce usandňuje svařování velkými kapkami při nízkých proudech, zejména při krátkém svařovacím oblouku.

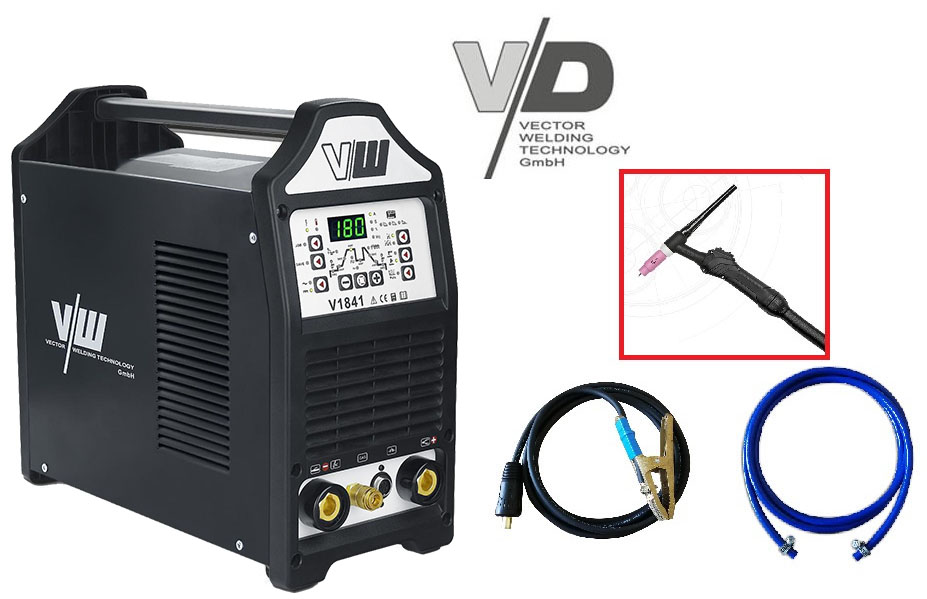

Rozsah dodávky:

Svářecí zdroj VECTOR BLACK V1841 ACDC
Svářecí kabely

Zemnící kabel 200A 4 m HD 35-50 s gumovým plášťěm

Svářecí hořák Hořák TIG RL 26 4m Highflex RTC-DD (dvojtlačítko)
Příslušenství

Plynová hadice 2 m VD

Sada konektorů TIG hořáku (osazeny na hořáku)



Technické paramerty: VECTOR BLACK V1841 ACDC PROFI
Vstupní napětí 50/60 Hz
1x230 V
Jištění
16 A
Napětí na prázdno
70 V - 80 V
Rozsah svařovacího proudu
TIG: 10 A - 180 A / MMA: 10 A - 170 A
Zatěžovatel 35% (při 40°C) (?)
TIG: 180 A / MMA: 170 A
Zatěžovatel 60% (při 40°C) (?)
TIG: 150 A / MMA: 130 A
Zatěžovatel 100% (při 40°C) (?)
TIG: 110 A / MMA: 105 A
Krytí
IP 23S
Rozměry DxŠxV
395 x 180 x 375 mm
Hmotnost
11 kg
Rozměr připojení svař. kabelů
35-50
