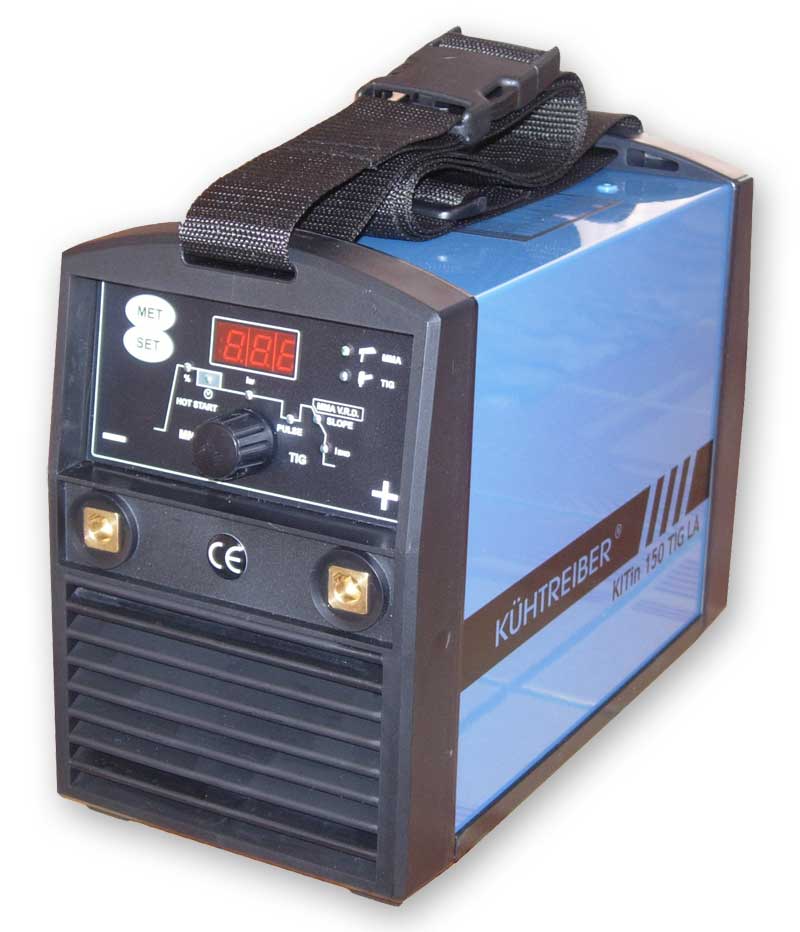

KITin 150 TIG LA - svářecí invertor

KITin 150 TIG LA je profesionální invertorový svařovací stroj třetí generace konstruován s využitím IGBT technologie s rychlou mikroprocesorovou regulací - FAST CONTROL. Stroj se vyznačuje vysokými zatěžovateli (125 A na 100%) a výkonem, nízkou spotřebou el. energie, vynikajícími svařovacími vlastnostmi, je lehký, malých rozměrů a hlavně spolehlivý. Řídící elektronika je vyráběna SMD technologií. Tento stroj je určeny do provozů, kde je kladen důraz na maximální užitnou hodnotu a vysoký výkon za příznivou cenu. Stroj je vybaven mikroprocesorovým řízením a displejem zobrazujícím nastavené hodnoty.

Vybavení:

• digitální displej
• jednoduchá a přehledná grafika s velkými tlačítky

Funkce v metodě MMA (obalená elektroda):

• HOT START - zvýšený zapalovací proud (je možné nastavit dobu trvání a hodnotu v procentech oproti základnímu proudu)
• ARC FORCE - zabezpečuje automatické řízení dynamiky a stabilizace elektrického oblouku
• ANTI STICK - při zkratu svařovací elektrody automaticky klesne proud na hodnotu 10 A
• V.R.D. - bezpečnostní systém MMA

Funkce v metodě TIG LA:

• TIG LA - klidovém stavu je na výstupních konektorech 12V - invertor je ve vypnutém stavu. Při dotyku wolframovou elektrodou se invertor automaticky zapne.
• TIG PULS svařování - pro svařování tenkých materiálů
• TIG DOWN SLOPE - vyplnění kráteru
• TIG koncový proud

Použití: KITin 150 TIG LA jsou správnou volbou pro použití ve výrobě, na montážích, v kovovýrobě, údržbě nebo v domácí dílně.

 Ovládací panel

Svařování metodou MMA

Perfektní zapálení svařovacího oblouku zabezpečuje funkce HOT START, která je jednoduše nastavitelná ve dvou úrovních. HOT START - "startovací proud" je možné nastavit v rozmezí 0 (vypnuto) až na hodnotu o 70% vyšší než je nastavený svařovací proud. Dále je možné nastavit délku trvání HOT STARTu v závislosti na podmínkách svařování. Bezchybné zapálení oblouku podporuje napětí na prázdno 88V.
Stroje KITin TIG LA jsou standardně vybaveny bezpečnostní funkcí V.R.D. (Voltage Reduce Device). Funkce se dá jednoduchým způsobem zapnout a následně vypnout což je signalizováno symboly na displeji. V.R.D. nabízí zvýšenou bezpečnost při práci a manipulaci se zapnutým strojem. V.R.D automaticky snižuje napětí na prázdno na bezpečnou hodnotu 15V po dobu kdy obsluha nesvařuje. Jakmile se svářeč dotkne elektrodou svařovaného materiálu, napětí se okamžitě zvýší na hodnotu 88V na prázdno (po dobu 5 sec.) a spustí se funkce HOT START, čímž je zajištěn bezproblémový start.

Svařování metodou TIG

Stroje jsou vybavené precizním dotykovým zapalováním oblouku TIG LA. LA zajišťuje bezpečný start v TIG a velmi nízké opotřebení wolframové elektrody při startu. Elektronika umožňuje nastavení funkce DOWN SLOPE - vyplnění kráteru na konci svařovacího procesu a nastavení pulsace v rozsahu až do 500 Hz pro svařování velmi tenkých nerezových a dalších materiálů. Pro precizní zakončení svařovacího procesu je možné nastavit koncový proud.

Aktivace zakončení svařovacího procesu se provádí jednoduchým oddálením a následným přiblížením wolframové elektrody. Svařovací oblouk snižuje po nastavenou dobu (0-5 sec.) intenzitu až do úplného vypnutí - "vyplnění kráteru".

Takto vybavené stroje KITin TIG LA s jednoduchým ovládáním a nastavováním parametrů jsou všestranně použitelné téměř ve všech aplikacích svařování MMA a TIG/WIG.

Mikroprocesorové řízení umožňuje

V metodě MMA (obalená elektroda)

• Nastavení funkce HOT START - % navýšení proudu, popř. vypnutí funkce
• Nastavení času doběhu funkce HOT START
• Zapnutí a vypnutí bezprčnostní funkce V.R.D.
• Nastavení svařovacího proudu

V metodě TIG

• Zapnutí funkce PULS a její nastavení v rozsahu frekvence 0,5 - 500 Hz
• Zapnutí funkce as doběhu svařovacího proudu - DOWN SLOPE a její nastavení v rozsahu 0,1 - 5 sec.
• Nastavení koncového svařovacího proudu od 10 A
• Nastavení svařovacího proudu

Start a zakončení svařovacího procesu TIG

1. Přiblížení wolframové elektrody ke svařovanému materiálu
2. Dotyk wolframové elektrody svařovaného materiálu
3. Oddálení wolframové elektrody a zapálení svařovacího oblouku pomocí LA - velmi nízké opotřebení wolframové elektrody dotykem.
4. Svařovací proces
5. Zakončení svařovacího procesu a aktivace DOWN SLOPE (vyplnění kráteru) se provádí oddálením wolframové elektrody na cca 8-10 mm od svařovaného materiálu.
6. Opětovné přiblížení - svařovací proud se snižuje po nastavenou dobu (0 až 5 sec.) na nastavenou hodnotu koncového proudu (nap. 10A) - vyplnění kráteru.
7. Zakončení svařovacího procesu. Digitální řízení automaticky vypne svařovací proces.

Technické paramerty: KITin 150 TIG LA - svářecí invertor

Vstupní napětí 50/60 Hz

1x230 V

Jištění - pomalé D

16 A

Rozsah svařovacího proudu

10-150 A

Zatěžovatel 100% (?)

125 A

Zatěžovatel 60% (?)

140 A

Zatěžovatel při max. I (?)

45 %

Síťový proud/příkon 60%

19A/4,3kVA

Napětí na prázdno

88 V

Krytí

IP 23 S

Rozměr připojení svař. kabelů

10-25

Rozměry DxŠxV

310x143x220 mm

Hmotnost

5,5 kg

Funkce HOT START (?)

ANO (nastavitelný)

Funkce ARC FORCE (?)

ANO

Funkce ANTI STICK (?)

ANO

Bezpečnostní systém V.R.D. (?)

ANO

LIFT ARC zapalování TIG (?)

ANO

Funkce TIG PULS (?)

ANO

FREKVENCE PULSACE (?)

ANO

Funkce DOWN SLOPE (?)

ANO

Funkce END CURRENT (?)

ANO

Funkce AAE (?)

ANO

Funkce CYCLE (?)

NE

ČTYŘTAKT (?)

NE

Elektromagnetický ventilek

NE

Popruh pro snadné nošení

ANO

Konektor dálkového ovládání (?)

NE
